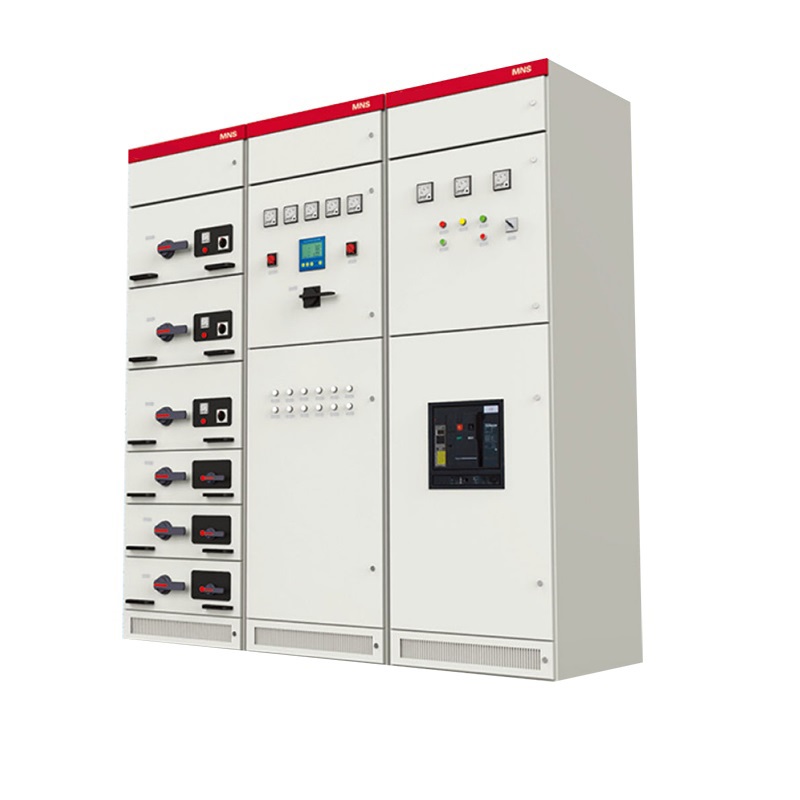

MNS进线柜产品介绍
一、型号含义
MNS是国标低压抽出式成套配电柜系列，M代表封闭式柜体、N代表低压系统、S代表抽出式结构。MNS进线柜为配电系统首端专用核心柜体，采用标准化模块化组合设计，主要用于低压配电系统电源引入、总回路通断与整体配电保护，是各类低压成套配电系统的主干基础设备。
二、结构特点
1、采用抽出式模块化整体结构，主开关单元可抽出式操作，安装调试、检修更换便捷，无需整体拆除柜体，大幅提升运维效率。
2、柜体采用优质冷轧钢板冲压成型，表面静电喷塑处理，防腐防锈、机械强度高，密封性良好，可有效防尘、防杂物侵入设备内部。
3、采用标准化分区布局，母线室、进出线室、控制室相互独立，强弱电分离，布线规整清晰，有效杜绝电磁干扰，设备运行稳定性极强。
4、配备完善的电气联锁与安全防护结构，具备可靠防误操作功能，带电部位全封闭隔离，有效保障人身与设备运行安全。
5、柜体通用性、适配性强，可与MNS系列所有馈线柜、补偿柜配套拼接，组装灵活，可根据配电方案定制配置，适配多种配电架构。
三、主要技术参数
额定工作电压：AC380V/400V 三相五线
额定频率：50Hz
额定工作电流：400A～4000A（可按需定制规格）
额定绝缘电压：660V
防护等级：IP30～IP40
额定短时耐受电流：30kA～80kA
操作方式：手动操作、电动远程操作（可选）
保护功能：短路、过载、欠压、过压、漏电保护（可选配置）
四、适用范围
适用于交流50Hz、额定电压380V/400V的低压配电系统，作为配电系统总进线、电源接入与总控保护设备，可适配单母线、单母线分段等主流配电架构，与MNS系列成套柜体配套使用，实现整站配电系统稳定供电与安全保护。
五、应用场景
广泛应用于工业厂区、生产车间、住宅小区、商业综合体、写字楼、医院、学校、市政泵站、污水处理厂及各类工矿企业配电房。作为变压器低压侧后端首端配电设备，承担整站电源引入、总回路控制、故障保护及电能分配枢纽作用。
六、正常使用条件
1、环境温度：-5℃～+40℃，24小时平均温度不超过+35℃；
2、相对湿度：月平均相对湿度≤90%，无凝露、无结冰现象；
3、海拔高度：≤1000m，高海拔工况可专项定制适配；
4、环境条件：无剧烈振动、无易燃易爆及腐蚀性气体、无大量粉尘油污污染；
5、安装环境：室内干燥通风、基础平整稳固，预留充足散热与检修空间；
6、供电条件：电网电压稳定，无长期大幅波动及恶劣谐波干扰工况。
MNS电容补偿柜产品介绍
一、型号含义
MNS为低压抽出式成套配电柜系列，MNS电容补偿柜是基于该柜体结构研发的专用无功补偿设备。M代表封闭式、N代表低压、S代表抽出式结构，柜体采用模块化组合设计，主要用于低压配电系统无功功率补偿、功率因数校正，是工矿、建筑配电系统节能降耗的标准化配套柜体。
二、结构特点
1、采用抽屉式模块化结构，补偿回路独立抽屉布置，单回路可单独抽出、更换，检修维护无需整柜断电，运维便捷高效。
2、柜体采用优质冷轧钢板成型，静电喷塑工艺，防腐耐蚀、结构稳固，整体密封性好，可有效防尘防杂物侵入。
3、采用上下分区、强弱电分离布局，母线、电容回路、控制回路分区布置，布线规整，有效规避电磁干扰，运行稳定性高。
4、集成智能无功补偿控制器、并联电容器、电抗器、投切开关等元件，自动动态投切，补偿精度高，可杜绝过补、欠补问题。
5、配备完善安全防护结构，具备过压、过流、超温、短路保护功能，自带散热风道，可有效避免电容过热老化，延长设备使用寿命。
三、主要技术参数
额定工作电压：AC380V/400V 三相交流
额定频率：50Hz
额定补偿容量：30kvar～600kvar（可按需定制）
防护等级：IP30~IP40
绝缘电压：660V
投切方式：智能动态自动投切
补偿精度：功率因数稳定在0.95以上
保护功能：短路、过载、过压、欠压、超温保护
四、适用范围
适用于交流50Hz、额定电压380V低压配电系统，针对感性负载居多、功率因数偏低的配电回路，自动完成无功功率补偿，改善电网质量、降低线路损耗、避免电业局力率电费罚款，可适配各类高低压成套配电系统配套使用。
五、应用场景
广泛应用于工业厂区、制造车间、住宅小区、商业综合体、写字楼、医院、学校、污水处理厂、泵站及各类工矿企业配电房。主要用于变压器后端低压配电系统，解决电机、水泵、风机等感性设备运行导致的功率因数偏低问题，实现电网节能优化。
六、正常使用条件
1、环境温度：-5℃～+40℃，24小时平均温度不超过+35℃；
2、相对湿度：月平均相对湿度≤90%，无凝露、无结冰现象；
3、海拔高度：≤1000m，高海拔工况可专项定制适配；
4、环境条件：无剧烈振动、无易燃易爆及腐蚀性气体、无大量粉尘油污污染；
5、安装环境：室内干燥通风、平整稳固，预留散热空间，远离高温热源；
6、供电条件：电网电压波动正常，无频繁大幅波动及谐波严重超标工况。
