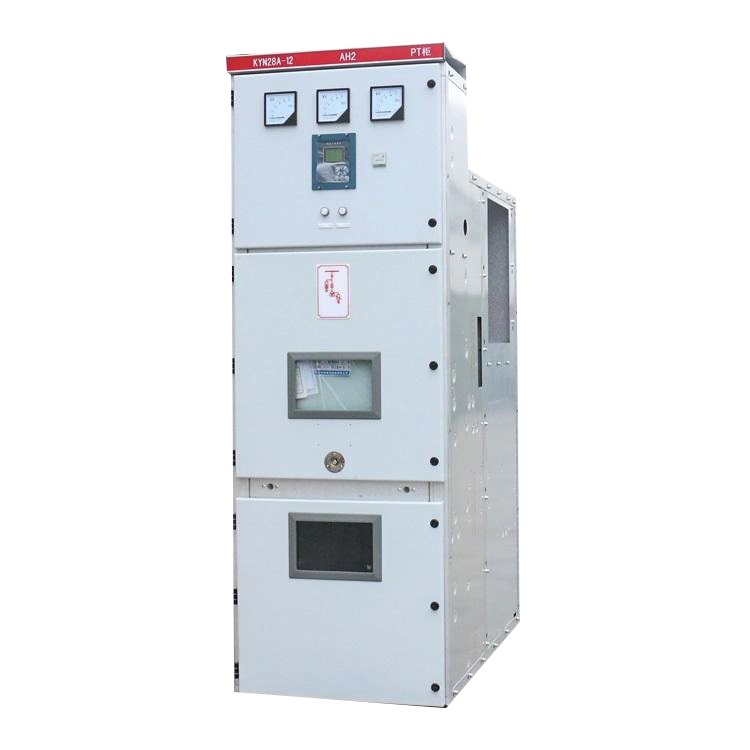

KYN28A-12 10kV计量柜产品介绍
一、型号含义
KYN28A-12为户内铠装移开式高压计量专用柜体，各代码释义清晰规范：K代表金属铠装结构、Y代表移开式、N代表户内使用、28A为改进型设计序号、12代表额定电压12kV（适配10kV电力系统），是10kV配电系统主流标准化计量柜体。
二、结构特点
1、模块化铠装分体结构，柜体分为仪表室、手车室、母线室、电缆室四大独立隔室，金属全封闭防护，安全性极高，防护等级达IP4X。
2、配备完善机械联锁装置，严格遵循“五防”闭锁要求，有效杜绝误操作，保障设备与人身安全。
3、手车可灵活移开、互换，检修、运维便捷，支持靠墙安装、离墙双面维护两种安装方式，适配不同配电场景。
4、柜体绝缘性能优异，电气间隙与爬电距离充足，局放控制精准，运行稳定、故障率低，可长期免维护稳定运行。
5、布局规整、通用性强，适配各类高压计量、监测二次元件，接线规范，调试便捷。
三、主要技术参数
额定电压：12kV（10kV系统专用）
额定频率：50Hz
额定电流：630A、1250A（常规规格）
额定短路开断电流：25kA、31.5kA
额定峰值耐受电流：63kA、80kA
1min工频耐受电压：42kV
雷电冲击耐受电压：75kV
柜体标准尺寸：2200mm×800mm×1500mm（高×宽×深）
四、适用范围
适用于三相交流50Hz、10kV电压等级的户内配电系统，主要用于电力电能计量、电量统计、线路监测与过载、短路保护，适配单母线、单母线分段配电系统，是工矿企业、建筑、电力场站标准化计量配套设备。
五、应用场景
广泛应用于10kV变电站、开闭所、配电房、工业园区、商业综合体、数据中心、医院、学校、工矿企业等户内高压配电场景，主要用于电网关口计量、用户终端电量计量、配电回路电能监测与结算，满足供电部门标准化计量验收要求。
六、正常使用条件
1、环境温度：-10℃～+40℃，24小时平均温度不超+35℃；
2、相对湿度：日平均≤95%，月平均≤90%，无凝露、无结冰；
3、海拔高度：≤1000m（高海拔场景可定制适配）；
4、环境要求：无易燃易爆、腐蚀性气体，无剧烈振动、无粉尘污染；
5、地震烈度：不超过8度；
6、安装环境：户内干燥、通风良好，具备规范配电安装基础。
